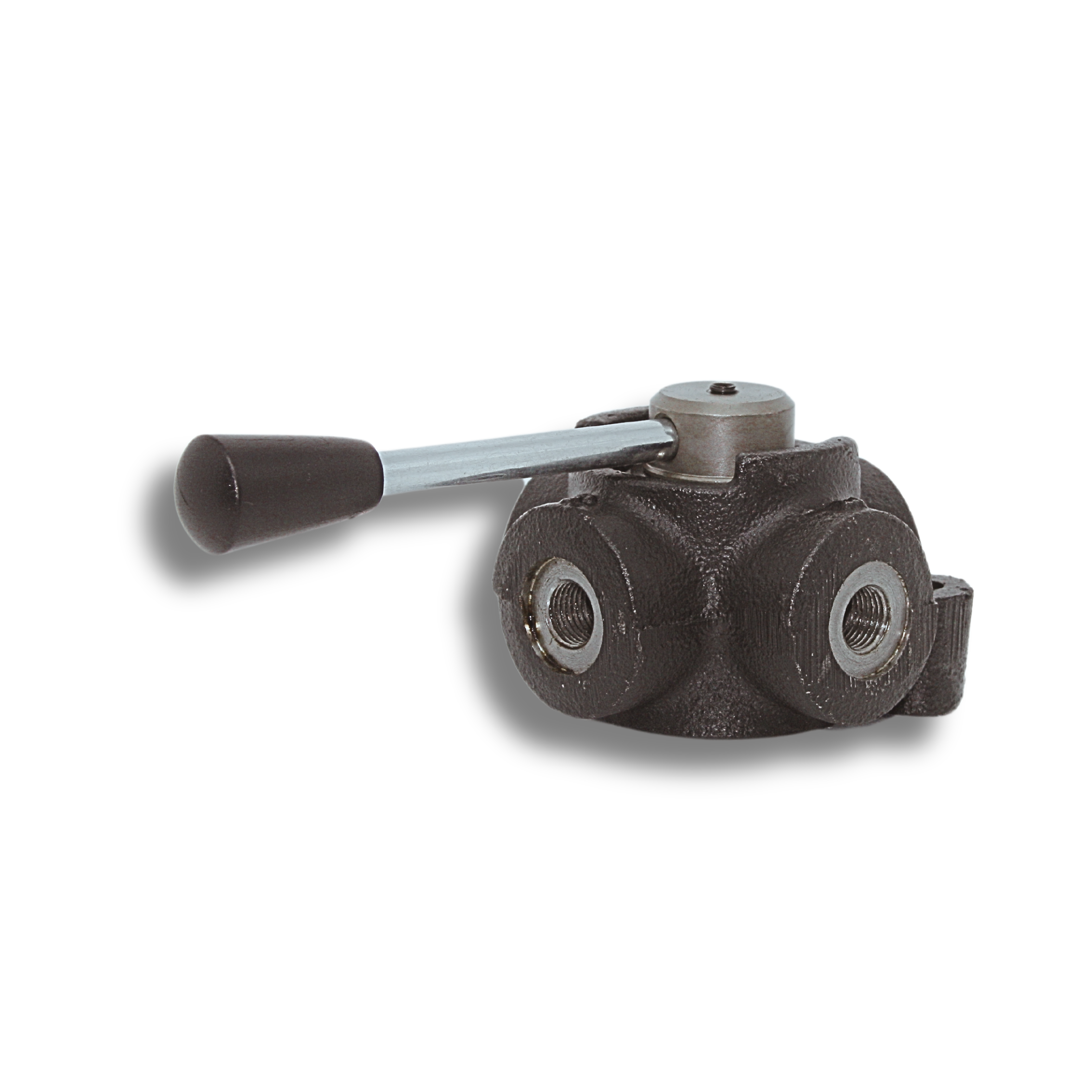

INVERTITORE DI FLUSSO 4 VIE – IF4 –
86,01 € – 143,35 €
- Descrizione
- Informazioni aggiuntive
- Note costruttive
- Scheda tecnica
Descrizione
APPLICAZIONE:
L’invertitore di flusso a quattro vie è utilizzato come semplice distributore per azionare attuatori doppio effetto.
MONTAGGIO e FUNZIONAMENTO:
Collegare l’uscita P con l’alimentazione e l’uscita T con il ritorno al serbatoio.
Le uscite A e B vengono scollegate all’attuatore.
Tipo C (centro chiuso) : con la leva in posizione centrale tutte le uscite sono chiuse (ammesso trafilamento contenuto).
Tipo A (centro aperto) : con la leva in posizione centrale l’alimentazione P va direttamente all’uscita T.
Ruotando la leva in posizione 1 , l’uscita P alimenta l’uscita B e contemporaneamente A alimenta l’uscita T.
Ruotando la leva in posizione 2, l’uscita P alimenta l’uscita A e contemporaneamente B alimenta l’uscita T.
Informazioni aggiuntive
| Peso | N/A |
|---|---|
| Misura | 1/4", 3/8", 1/2", 3/4", 1" |
| Tipo | C.A. – Centro Aperto, C.C – Centro Chiuso |
Note costruttive
Corpo: ghisa
Componenti interni :acciaio zincato e temprato
Temperatura : -20°C / + 80°C
Trafilamento contenuto
