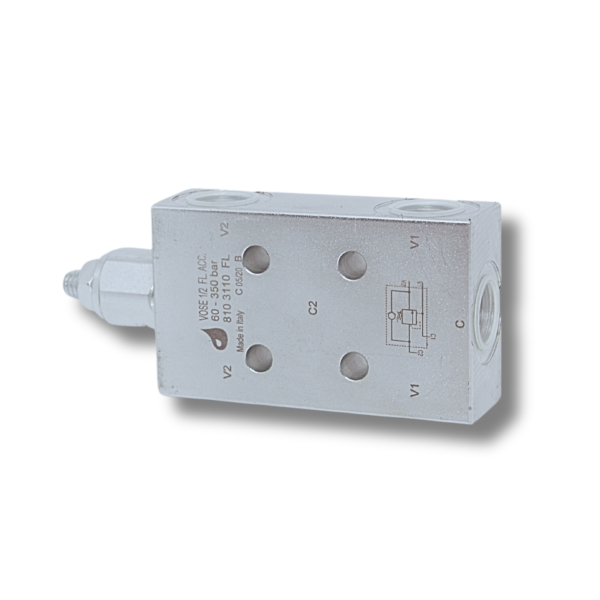

VALVOLA OVERCENTER SEMPLICE EFFETTO FLANGIABILE – VOSE FL –

Descrizione

APPLICAZIONE:

La valvola overcenter semplice effetto flangiabile è utilizzata per controllare il movimento ed il blocco di un attuatore in una sola direzione.

Garantisce l’arresto del flusso, la discesa controllata del carico impedendo la cavitazione, protegge il circuito dagli aumenti di pressione e permette il passaggio libero nel senso opposto.

Grazie agli attacchi a flangia è possibile montarla direttamente sull’attuatore.

MONTAGGIO e FUNZIONAMENTO:

Collegare l’uscita V1 e V2 all’alimentazione, l’uscita C1 all’attuatore con flusso libero e flangiare C2 al lato dell’attuatore.

V1 e V2 sono invertibili.

Taratura 30% superiore alla pressione indotta dal carico.
