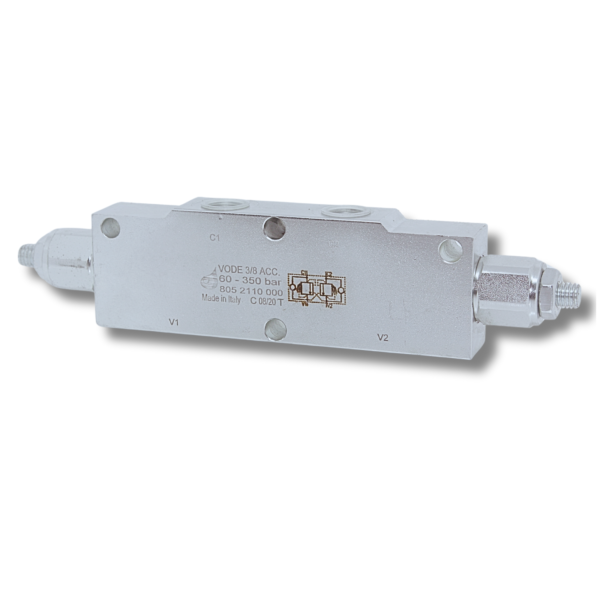

VALVOLA OVERCENTER DOPPIO EFFETTO – VODE –

Descrizione

APPLICAZIONE:

La valvola overcenter doppio effetto è utilizzata per controllare il movimento ed il blocco di un attuatore in una entrambe le direzioni.

Garantisce l’arresto del flusso, la discesa controllata del carico impedendo la cavitazione, protegge il circuito dagli aumenti di pressione e permette il passaggio libero nel senso opposto.

MONTAGGIO e FUNZIONAMENTO:

Collegare l’uscita V1 e V2 all’alimentazione, l’uscita C1 all’attuatore con flusso libero e flangiare C2 al lato dell’attuatore.

V1 e V2 sono invertibili.

Traratura 30% superiore alla pressione indotta dal carico.

Informazioni aggiuntive

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato e temprato

Molla: 0,5 bar

O-Ring: NBR

Non ammette trafilamento.

Scheda tecnica

Page 99-100 _ VALVOLE E COMPONENTI _ VODE
